انواع انشعاب‌ها در اجرای عملیات هات‌تپ- انشعاب افقی

زاویه و راستای انجام عملیات هات‌تپ بسته به نوع انشعاب، مسیری که از خطوط لوله انشعابی جدید ترسیم می‌شود و نیز فضای مناسب و کافی برای انجام عملیات انشعاب گرم تعیین می‌کند. معمولاً ترجیح بر این است که عملیات هات‌تپ عمود و از بالا به پایین انجام شود اما در برخی شرایط به اقتضای کار، عملیات به موازات سطح زمین و جهت ایجاد انشعاب جانبی خط لوله صورت می‌گیرد.

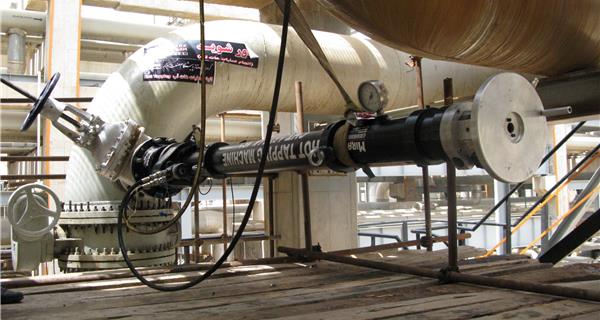

به مرور هر چه زاویه دستگاه هات تپ نسبت به سطح زمین از حالت عمود رو به پایین تغییر می‌کند، بر میزان دشواری‌های فرایند برش هات‌تپ افزوده می‌شود. در این حالت دستگاه به موازات سطح زمین و عمود بر خط لوله نصب و عملیات در چنین زاویه‌ای انجام می‌شود. از این‌رو، نصب اتصالات اسپلیت‌تی روی خط لوله اصلی نسبت به حالت قبل دشواری‌هایی خواهد داشت، چرا که پد بالایی باید بصورت جانبی روی لوله نصب شود. تنظیم دقیق موقعیت پدها و جوشکاری آن‌ها روی خط لوله در این شرایط اقدامات احتیاطی بیشتری را می‌طلبد.

علاوه بر این نصب دستگاه هات‌تپ هم دشواری‌های بیشتری دارد. باید توجه کرد در این شرایط امکان سقوط دستگاه حین نصب و حتی حین انجام عملیات وجود دارد و از این‌رو، دستگاه در طول کل فرایند باید از طریق جرثقیل در مکان نصب شده حفظ و کنترل شود. در غیر این‌صورت حتی در صورت اتصال دقیق اسپلیت‌تی و نصب مناسب دستگاه هات‌تپ، بدلیل سنگینی بار دستگاه هات‌تپ ممکن است ایراداتی نظیر دفرمه شدن مجموعه را ناظر باشیم.

اما از سوی دیگر، با توجه به این‌که کوپن بریده شده در حالت عمود بر سطح زمین قرار دارد، امکان سقوط آن درون لوله ی بریده شده کمتر است و از این رو کنترل آن راحت‌تر از حالت قبل خواهد بود.

از این حیث در عملیات انشعاب گرم افقی، با وجود سختی های که بر کار هات تپ تحمیل می کند، دارای چنین مزایایی نیز هست.
