نکات مهم در نصب هات تپ

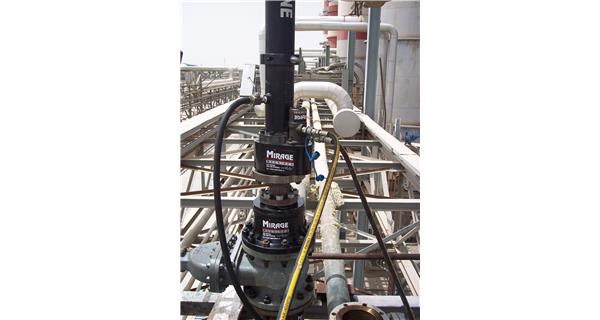

نصب دستگاه هات تپ روی لوله از آخرین مراحل پیش مقدماتی اجرای عملیات انشعاب گرم محصوب می شود. این فرایند زمانی به وقوع می پیوندد که اتصال ساخته شده، روی لوله نصب و جوشکاری شده باشد، ولو مورد تست فشار و بررسی کامل قرار گرفته شده باشد، اتصال نیز مورد آزمون قرار گرفته و صحت و دقت عملکردی آن تأیید شده باشد، و در درجه آخر دستگاه هات تپ به صورت کامل آماده سازی شده باشد. اگر هر یک از این مراحل با نقص و کاستی مواجه باشد نصب دستگاه روی مجموعه به هیچ وجه جایز نیست. پس از اتمام مراحل فوق و حصول اطمینان از صحت و سقم هر یک از آن ها می توان دستگاه هات تپ را به منظور اجرای عملیات انشعاب گرم روی لوله نصب کرد.

البته باید اشاره کرد خود فرایند نصب دستگاه هات تپ دارای الزامات و محدودیت هایی است. دستگاه بر جسب یک سری تنظیمات باید به گونه ای نصب شود که حین انجام فرایند کار گرم ایرادی متوجه فرایند نشود. از این رو رعایت نکاتی در تصب دستگاه هات تپ و بازرسی فرایند نصب پیش از شروع به کار آن ضروری است. نکات مهمی که باید در نصب دستگاه هات تپ باید بدان ها دقت شود به شرح زیر می باشد:

-        شیر نصب شده بر روی اتصالات هات تپ باید از نظر فشار و کلاس(class)  مطابق مسیر باشد و کاملا باز باشد وشیر مذکور قبل از نصب از نظر نشتی تایید شده باشد. چنان که می دانیم ولو یا شیری که برای عملیات انشعاب گرم هات تپ بر روی اتصال نصب می شود وظیفه آب بندی جریان سیال را بر عهده دارد. از این رو پیش از نصب باید نسبت به قابلیت آب بندی آن تحت فشار سیال اطمینان حاصل کرد و تست ها و بازرسی های لازم را روی آن انجام داد. همچنین باید توجه داشت که کاتر دستگاه هات تپ باید از درون شیر و اتصال پیشروی کرده و با لوله درگیر شود تا آن را ببرد. از این رو شیر باید کاملاً باز شود تا کاتر دستگاه هات تپ ضمن پیشروی به دهانه شیر گیر نکند. با توجه به این نکات باید شیر را پیش از نصب دستگاه هات تپ در محل نصب یک بار به صورت کامل باز و بسته کرد تا در این حصوص اطمینان حاصل شود.

-        شیر باید در مرکز فلنج نازل نصب گردد. تقارن محوری شیر با نازل و دستگاه هات تپ از مهم ترین نکات برای نصب دستگاه تلقی می شود. چنان که در مورد پیشین نیز اشاره شد پیشروی کامل کاتر دستگاه از درون شیر و نازل جزو الزامات کار است و در صورت بروز خدشه در این فرایند بدیهی است که مشکل گشایی ممکن نخواهد بود و فرایند اصلاحی زمان و هزینه هدر رفت زیادی را مصروف خواهد کرد. در صورتی که تقارن مذکور مقدور نباشد باز هم ممکن است با مشکلی نظیر عدم پیشروی دستگاه هات تپ مواجه شویم و از این رو بهتر است از تقارن محوری شیر و فلنج نازل اطمینان حاصل کنیم.

-        مطمئن باشید که شیر تخلیه دستگاه هات تپ سالم باشد.شیر تخلیه دستگاه هات تپ معمولاً برای حصول اطمینان از صحت عملیات هات تپ مورد استفاده قرار می کیرد. به این ترتیب که پس از سوراخ کردن لوله توسط مته راهنما، شیر تخلیه باز می شود تا شاهد خروج سیال از آن باشیم و مطمئن شویم که عملیات به درستی پیش رفته است. شیر تخلیه همچنین جهت فشار زدایی از دستگاه هات تپ میز مورد استفاده قرار می گیرد؛ به این معنا که زمانی که دستگاه تحت فشار سیال بود برای افت فشار شیر تخلیه باز می شود تا سیال از آن خارج شود و دستگاه به کارکرد قبلی خود بازگردد.

پس از نصب دستگاه هات تپ باید نسبت به صحت عملکرد شیر تخلیه اطمینان داشت. در غیر این صورت پایش فرایند حین انجام عملیات دشوارتر خواهد شد. شیر تخلیه یکی از ابزارهای اصلی پایش فرایند است. چنان که می دانیم در عملیات هات تپ دسترسی به فرایند وجود ندارد و نمی توان صحت فرایند را به صورت چشمی مورد پایش قرار داد. از این رو باید از تمامی ابزارهای پایش به درستی استفاده کرد. شیر تخلیه یکی از ای ابزارها می باشد که نباید آن را از دست داد د و باید به بهترین نحو از قابلیت آن استفاده کرد.

-        در زمان حرکت مته دستگاه ، مطمئن باشید که مته متوقف نشده باشد. پیشروی یکنواخت و پیوسته مته دستگاه هات تپ امری ضروری در پیشبرد صحیح کار است. در عملیات هات تپ ابتدا مته راهنما با لوله درگیر شده و با ایجاد سوراخی روی آن کاتر را برای فرایند برش گرم آماده می کند. مته راهنما در واقع حکم یک محور را برای کاتر خواهد داشت که از لعزش آن حین پیشروی ممانعت می کند و مانع لنگی آن می شود. به این ترتیب برش گرم بدون مته بسیار دشوار و در اغلب موارد اصلا ناممکن است. بنابراین در این خصوص نیز باید دقت ویژه را مبذول داشت و نسبت به صحت عملکرد مته اطمینان خاصل کرد. ضمن این که استفاده از الماسه های مطمئن و مناسب برای برش بر حسب مشخصات فنی لوله از دیگر نکاتی است که ضمن آماده سازی دستگاه هات تپ باید بدان توجه داشت.

-        فاصله طی شده توسط مته به دقت کنترل شود. باید نسبت به حداکثر مسافتی که مته می تواند طی کند نیز اطمینان حاصل شود. نه فقط مته، بلکه کاتر نیز باید از این لحاظ آماده و مهیا باشد. باید توجه داشت که پیشروی این مجموعه باید به قدری باشد که تمامی بخشی از لوله که قرار است انشعاب گیری شود را پوشش دهد و با برش کامل آن از مجموعه خارج شود. از این رو پیش از نصب باید ارتفاع شیر، ارتفاع نازل و ارتفاعی از لوله که بریده می شود را محاسبه کرده و با هم جمع زد تا کل میزان پیشروی لازم دستگاه برای برش گرم کامل لوله محاسبه شود. پس از محاسبه این مقدار حداکثر میزان پیشروی دستگاه هات تپ مورد آزمون قرار می گیرد تا پی ببریم که انجام کار گرم مذکور با استقاده از این دستگاه امکان پذیر هست یا نه. در صورتی که پی ببریم مته و کاتر پیشروی لازم برای برش کامل لوله را ندارند باید به سراغ راهکارهای اصلاحی برای رفع عیب برویم. تغییر دستگاه و انتخاب دستگاه با شفت بلندتر، انتخاب مته و کاتر بلندتر یا اقدامات اصلاحی برای رفع مشکل دستگاه موجود از اقداماتی است که می توان پیش از نصب انجام داد و از بروز خطاهایی از این دست پیشگیری کرد.

موارد ذکر شده بخشی از مولفه هایی بود که پیش از نصب دستگاه هات تپ روی ولو و نازل می بایست نسبت بدان ها حساس بود. در غیر این صورت فرایند دچار ایراد شده و عملیات با مشکلاتی رو در رو خواهد شد.
